10W三路輸出

外形尺寸：100×58×31mm	系列號：TL AC/DC	輸入電壓：176～265VAC
輸出模式：T 三路	輸出總功率：10W	EMI濾波：內部帶EMI濾波器
成品保證：100%滿負載老化	品質保障：2年保修	冷卻方式：自然冷卻
安裝方式：立式/臥式安裝

輸入特性

輸入電壓范圍：176～265VAC/200-360VDC

輸入頻率：47～63HZ

浪涌電流：40A/230VAC（冷態）

安全特性

絕緣強度：Vin～Vout/1500VAC/min、Vin～FG/1500VAC/min、Vout～FG/500VAC/min
保護功能：短路保護（自恢復）、過載保護110%-130%（自恢復）
絕緣電阻：≥100MΩ	泄漏電流：＜0.5mA/230VAC	平均無故障間隔時間：MTBF≥5×105h

安全標準

安全標準：設計符合GB4943. EN60950. UL60950

EMC標準

設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11

輸出特性

輸出電壓穩定度：（見選型表）	線性調整率：±0.5%	紋波及噪聲：≤1% Vout
溫度系數：≤0.02%/℃（最大值）	輸出電壓可調節范圍：±10%	上升時間：50ms（230Vac,滿載時）
保持時間：20ms（230Vac,滿載時）

環境特性

工作溫度：0℃～45℃@100%,-10℃@80%,60℃@40%

儲存溫度：-20℃～85℃

相對濕度：20%～90%RH（無凝露）

產品選型表

產品型號	輸出電壓/輸出電流	紋波	典型效率
TL-10T-A	5V/0.2A—1.5A	50mV	70%
	12V/0.05A—0.3A	100mV
	-12V/0.05A—0.3A	100mV
TL-10T-B	5V/0.2A—1.5A	50mV	71%
	-15V/0.05A—0.3A	100mV
	-15V/0.05A—0.3A	100mV
TL-10T-C	5V/0.2A—1.5A	50mV	68%
	12V/0.05A—0.3A	100mV
	-5V/0.1A—0.5A	80mV

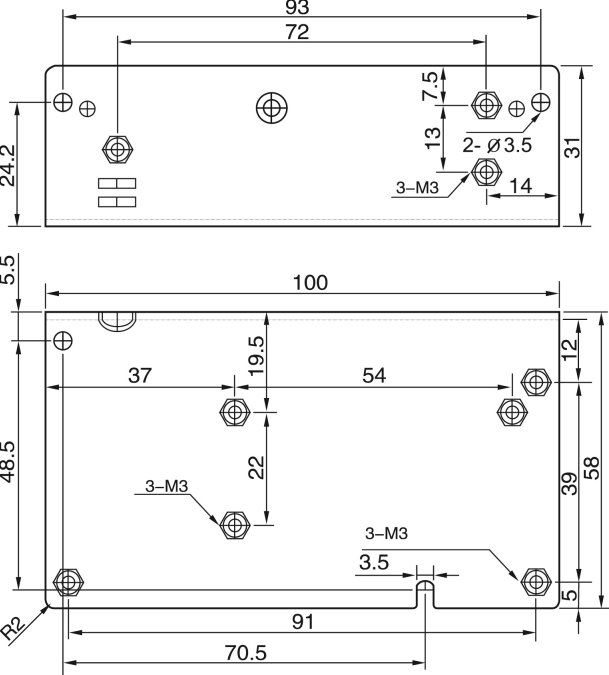

安裝尺寸

產品規格表
