定制電源80W F五路輸出

 外形尺寸:120×71×31mm

 系列號:TL  AC/DC

 輸入電壓:5V   15V   24V   3~8V    8~26V

 輸出模式:五路輸出

 安裝方式:臥式安裝

 EMI濾波:內部帶EMI濾波器

 成品保證:100%滿負載老化

 品質保障 :2年保修

 冷卻方式自然冷卻


輸入特性

 輸入電壓范圍:100240VAC

 輸入頻率:4763HZ

 浪涌電流:40A/230VAC(冷態)



安全特性

 絕緣強度:Vin~Vout/1500VAC/min

 保護功能短路保護(自恢復)、過載保護110%-130%(自恢復)

 絕緣電阻:≥100MΩ

 泄漏電流0.5mA/230VAC

 平均無故障間隔時間:MTBF5×105h


安全標準

安全標準:設計符合GB4943. EN60950. UL60950



EMC標準

設計符合EN55022. ClassA、EN61000-3-2,3、EN61000-4-2,3,4,5,6,8,11



輸出特性

 輸出電壓穩定度0.5%

 線性調整率:≤0.5%

 紋波及噪聲:≤1% Vout

 溫度系數:≤0.02%/℃(最大值)

 輸出電壓可調節范圍:±10%

 上升時間:50ms230Vac,滿載時)

 保持時間:20ms230Vac,滿載時)





環境特性

 工作溫度:0℃~45@100%,-10@80%,60@40%

 儲存溫度:-20℃~85℃

 相對濕度:20%90%RH(無凝露)



產品選型表

 產品型號

 輸出電壓/輸出電流

 紋波

 典型效率

  TL-200S-5

  5V—2.5A

  100mV

  80%

  12V—1A

  120mV

  24V—0.5A

  240mV

 3~8V—0.5A

 150mV

 8~26V—1.5A

 200mV

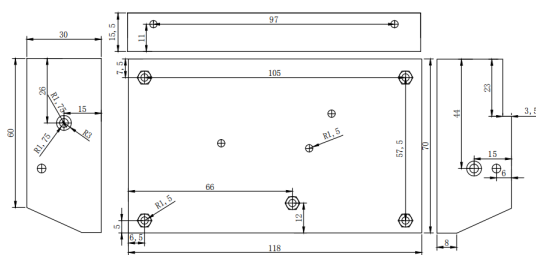

安裝尺寸






產品規格表




data/upload/








請點擊以下鏈接下載文檔
